• 1000M BiDi SFPモジュール DSFP-G□BS□

商品コード：

•
•

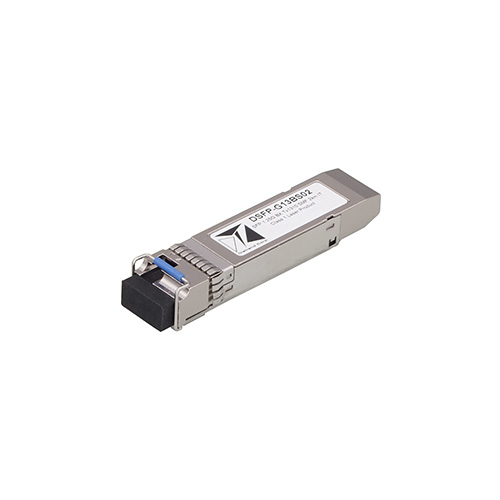

1000M BiDi SFPモジュール DSFP-G□BS□

カテゴリー： ネットワークソリューション > 光トランシーバー ネットワークソリューション > 光トランシーバー > BiDi SFPモジュール

商品詳細： https://www.diatrend.com/network/transceiver/bidi_sfp/index.php

販売価格(税込) 9,570～31,680円

規格 選択してください DSFP-G15BS120 DSFP-G14BS120 DSFP-G15BS100 DSFP-G14BS100 DSFP-G15BS80 DSFP-G14BS80 DSFP-G15BS60 DSFP-G13BS60 DSFP-G14BS40 DSFP-G13BS40 DSFP-G14BS20 DSFP-G13BS20 DSFP-G14BS10 DSFP-G13BS10 DSFP-G15BS02 DSFP-G13BS02 数量

■ BiDi SFPについて

BiDi(BiDirectional:双方向) SFPタイプは、1芯の光ファイバーケーブルで接続します。
1芯上で送信・受信を行うため、2種類のSFPモジュールを使用します。
異なる光信号を同時に乗せることができるため、高速で大容量の通信として利用されています。


【特長】
・1000BASE BiDi
・伝送距離:2km、10km、20km、40km、60km、80km、100km、120km
・動作温度:-40～85℃
・対応光ファイバ:シングルモード(SMF) 1芯 LC


【選定表】

型式	最大 伝送距離	光波長		コネクタ	ファイバタイプ
		送信	受信
DSFP-G13BS02	2km	1310nm	1550nm	1芯 LC	シングルモード(SMF)
DSFP-G15BS02		1550nm	1310nm
DSFP-G13BS10	10km	1310nm	1490nm
DSFP-G14BS10		1490nm	1310nm
DSFP-G13BS20	20km	1310nm	1490nm
DSFP-G14BS20		1490nm	1310nm
DSFP-G13BS40	40km	1310nm	1490nm
DSFP-G14BS40		1490nm	1310nm
DSFP-G13BS60	60km	1310nm	1550nm
DSFP-G15BS60		1550nm	1310nm
DSFP-G14BS80	80km	1490nm	1550nm
DSFP-G15BS80		1550nm	1490nm
DSFP-G14BS100	100km	1490nm	1550nm
DSFP-G15BS100		1550nm	1490nm
DSFP-G14BS120	120km	1490nm	1550nm
DSFP-G15BS120		1550nm	1490nm

【仕様】

型式		DSFP-G13BS02	DSFP-G15BS02	DSFP-G13BS10	DSFP-G14BS10
通信速度		1000Mbps
コネクタ		1芯 LC
最大伝送距離		2km		10km
ファイバタイプ		シングルモード(SMF)
光波長	送信	1310nm	1550nm	1310nm	1490nm
	受信	1550nm	1310nm	1490nm	1310nm
送信パワー		-8~-2dBm	-13~-8dBm	-9~-3dBm	-9~-3dBm
受信感度		-23~-3dBm	-23~-3dBm	-21~-3dBm	-21~-3dBm
許容損失 ※1		15dB	10dB	12dB	12dB
動作温度		-40~85℃
保存温度		-40~85℃
動作湿度		5~95%RH、結露なきこと
保存湿度		5~95%RH、結露なきこと
外形寸法		13.3×57.5×8.5mm
本体重量		21g

型式		DSFP-G13BS20	DSFP-G14BS20	DSFP-G13BS40	DSFP-G14BS40
通信速度		1000Mbps
コネクタ		1芯 LC
最大伝送距離		20km		40km
ファイバタイプ		シングルモード(SMF)
光波長	送信	1310nm	1490nm	1310nm	1490nm
	受信	1490nm	1310nm	1490nm	1310nm
送信パワー		-8~-2dBm	-8~-2dBm	-3~+2dbm	-5~0dbm
受信感度		-23~-3dBm	-23~-3dBm	-23~-3dBm	-23~-3dBm
許容損失 ※1		15dB	15dB	20dB	18dB
動作温度		-40~85℃
保存温度		-40~85℃
動作湿度		5~95%RH、結露なきこと
保存湿度		5~95%RH、結露なきこと
外形寸法		13.3×57.5×8.5mm
本体重量		21g

型式		DSFP-G13BS60	DSFP-G15BS60	DSFP-G14BS80	DSFP-G15BS80
通信速度		1000Mbps
コネクタ		1芯 LC
最大伝送距離		60km		80km
ファイバタイプ		シングルモード(SMF)
光波長	送信	1310nm	1550nm	1490nm	1550nm
	受信	1550nm	1310nm	1550nm	1490nm
送信パワー		0~+5dBm	-1~+3dbm	0~+4dBm	0~+4dBm
受信感度		-24~-3dBm	-24~-3dBm	-26~-3dBm	-26~-3dBm
許容損失 ※1		24dB	23dB	26dB	26dB
動作温度		-40~85℃
保存温度		-40~85℃
動作湿度		5~95%RH、結露なきこと
保存湿度		5~95%RH、結露なきこと
外形寸法		13.3×57.5×8.5mm
本体重量		21g

型式		DSFP-G14BS100	DSFP-G15BS100	DSFP-G14BS120	DSFP-G15BS120
通信速度		1000Mbps
コネクタ		1芯 LC
最大伝送距離		100km		120km
ファイバタイプ		シングルモード(SMF)
光波長	送信	1490nm	1550nm	1490nm	1550nm
	受信	1550nm	1490nm	1550nm	1490nm
送信パワー		0~+4dBm	0~+4dBm	0~+5dBm	0~+5dBm
受信感度		-28~-3dBm	-28~-3dBm	-32~-7dBm	-32~-7dBm
許容損失 ※1		28dB	28dB	32dB	32dB
動作温度		-40~85℃
保存温度		-40~85℃
動作湿度		5~95%RH、結露なきこと
保存湿度		5~95%RH、結露なきこと
外形寸法		13.3×57.5×8.5mm
本体重量		21g

※1:同一製品同士で接続の場合の値です


【対応製品】
・産業用光メディアコンバータ DMC-E1S1-C
・産業用光メディアコンバータ DMC-E1S1
・産業用PoEスイッチングハブ DEH-GTX5AT<生産終了品>
・産業用イーサネットスイッチングハブ DEH-GTX8F2
・産業用イーサネットスイッチングハブ DEH-GTX4F2
・産業用PoEスイッチングハブ ギガビット8ポート DEH-GP8F2
・産業用PoEスイッチングハブ ギガビット8ポート DEH-GP4F2
・産業用イーサネットスイッチングハブ マルチギガビットタイプ DEH-GTZ4R2
