  • HOME >
  • 産業用光メディアコンバータ DMC-E1S1

商品コード：

産業用光メディアコンバータ DMC-E1S1
  • 在庫限り
  • 即日発送
産業用光メディアコンバータ DMC-E1S1
カテゴリー： ネットワークソリューション > 産業用光メディアコンバータ
商品詳細： https://www.diatrend.com/network/dmc-e1s1/index.php
販売価格(税込)
33,000～124,520円
規格
数量
カゴに入れる


最長なんと、70km ! 長距離通信を実現!
DMC-E1S1は、SFPポートが1ポート搭載されていますので、有線LANを光信号に変換し、ノイズに強く安定した通信を実現します。
また、LANケーブルでは伝送できない100m以上(最長70km)の接続が可能です。
三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。

【特長】
●IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x
●イーサネットポート (10BASE-T/100BASE-TX/1000BASE-T) : 1ポート
●SFPポート (1000BASE-X) : 1ポート
●SFPポートを搭載し、SFPモジュールと光ファイバで最長70kmの接続可能
　※光ファイバの伝送距離はSFPモジュールの仕様によります
●Auto MDI/MDI-X機能に対応 : ストレート・クロスケーブルを自動判別
●オートネゴシエーション機能対応 : 通信速度と通信モードを自動的に最適化
●伝送速度 : 10/100/1000Mbps
●電源ラインにDC2000Vのサージ保護機能
●イーサネットポートにDC6000VのESD保護機能
●放熱性と高い耐久性を備えたIP40の金属筐体採用
●電源 : DC12〜36V (冗長電源)(逆極性保護)
●DINレール取り付け可能

【パッケージ内容】
・ DMC-E1S1 　　　　　1台
・ DINレール取り付けマウント(本体に付属) 　　　　　1個
・ ご利用に関するご案内 　　　　　1枚


■ LANケーブルでは伝送できない100m以上(最長70km)の接続が可能に!



※ : 光ファイバの伝送距離はSFPモジュールの仕様によります

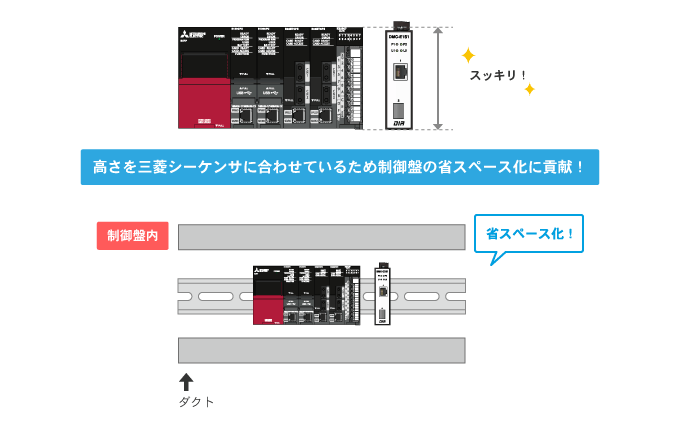

■ 制御盤の省スペース化

三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。

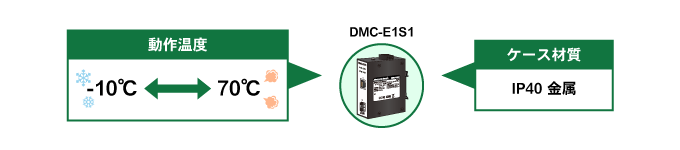

■ 耐環境性・耐久性

動作温度-10〜70℃に対応しており温度差の大きい工場等で使用できます。

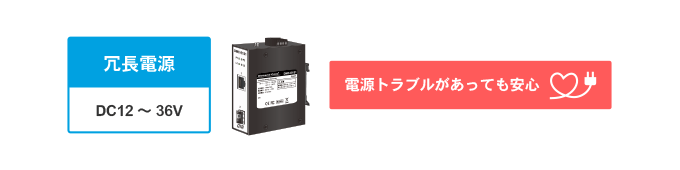

■ 電源

冗長電源入力なので2系統からの電源入力が可能です。
※1系統での使用可能　2系統入力することにより電源の冗長化可能

■ DINレール取り付け可能

取り付けが容易なDINレール取り付けに対応しています。
(DINレール取り付けマウントは製品出荷時に取り付けられています)



【仕様】
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x
インタフェース 10BASE-T/100BASE-TX/1000BASE-T/1000BASE-X
RJ-45ポート数 1ポート
SFPポート数 1ポート
伝送距離(MAX) イーサネット:100m、光ファイバ:70km ※1
伝送速度(MAX) 1000Mbps
LED P1　P2　L1　L2
MTBF 560,000時間
電源 DC12〜36V (冗長電源)※2 (逆極性保護)
消費電力(MAX) 3W
ESD保護 DC6000V
サージ保護 DC2000V
ケース材質 IP40　スチール
適合規格 CE/FCC(クラスA)
EN55022
EN61000-4-2、EN61000-4-3、EN61000-4-4
EN61000-4-5、EN61000-4-6、EN61000-4-8
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 DINレール取り付け
動作温度 -10〜70℃
保存温度 -40〜85℃
動作湿度 5〜95%RH、結露なきこと
保存湿度 5〜95%RH、結露なきこと
本体重量 250g ※3
※1 : 光ファイバの伝送距離はSFPモジュールの仕様によります
※2 : 1系統での使用可能　2系統入力することにより電源の冗長化可能
※3 : DINレール取り付けマウントを含みます



SFPモジュールとのセット品をご用意しております
　※セット品をお求めの場合はご購入の際、プルダウンメニューより「セット型式」をご指定ください

SFPモジュール(SFPタイプ)とのセット
セット型式 セット内容 最大伝送距離
DMC-E1S1(SX-w) 生産終了 DMC-E1S1×1台、SFPGSX-w×1個 550m
DMC-E1S1(LX10-w) 生産終了 DMC-E1S1×1台、SFPGLX10-w×1個 10km
DMC-E1S1(LHX30-w) DMC-E1S1×1台、SFPGLHX30-w×1個 30km
DMC-E1S1(XD50-w) DMC-E1S1×1台、SFPGXD50-w×1個 50km
DMC-E1S1(ZX70-w) DMC-E1S1×1台、SFPGZX70-w×1個 70km

SFPモジュール(BiDi SFPタイプ)とのセット
●以下の組み合わせでご使用いただけます。
　SFPGLX10B13-w⇔SFPGLX10B15-w / SFPGLX20B13-w⇔SFPGLX20B15-w
　SFPGLX40B13-w⇔SFPGLX40B15-w / SFPGLX60B13-w⇔SFPGLX60B15-w
>
セット型式 セット内容 最大伝送距離
DMC-E1S1(LX10B13-w) DMC-E1S1×1台、SFPGLX10B13-w×1個 10km
DMC-E1S1(LX10B15-w) DMC-E1S1×1台、SFPGLX10B15-w×1個 10km
DMC-E1S1(LX20B13-w) DMC-E1S1×1台、SFPGLX20B13-w×1個 20km
DMC-E1S1(LX20B15-w) DMC-E1S1×1台、SFPGLX20B15-w×1個 20km
DMC-E1S1(LX40B13-w) DMC-E1S1×1台、SFPGLX40B13-w×1個 40km
DMC-E1S1(LX40B15-w) DMC-E1S1×1台、SFPGLX40B15-w×1個 40km
DMC-E1S1(LX60B13-w) DMC-E1S1×1台、SFPGLX60B13-w×1個 60km
DMC-E1S1(LX60B15-w) DMC-E1S1×1台、SFPGLX60B15-w×1個 60km
