  • HOME >
  • 産業用PoEエクステンダー DEPX-G3BTS

商品コード：

産業用PoEエクステンダー DEPX-G3BTS
  • NEW
  • 即日発送

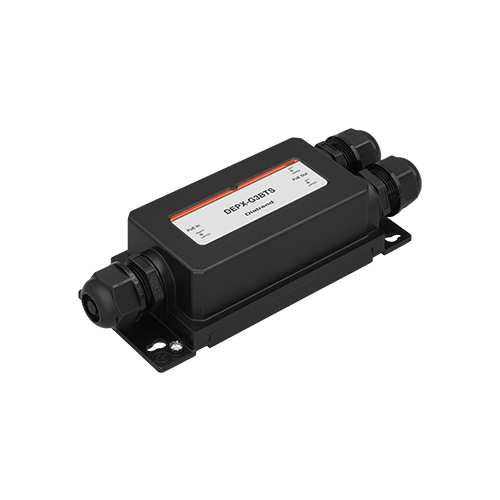

産業用PoEエクステンダー DEPX-G3BTS
カテゴリー： ネットワークソリューション > PoE対応機器 ネットワークソリューション > PoE対応機器 > PoEエクステンダー
商品詳細： https://www.diatrend.com/network/depx-g3bts/index.php
販売価格(税込)
28,380円
規格
数量
カゴに入れる

IEEE802.3af/at/bt対応 優れた防水・防塵性能を誇り、大容量給電と接続距離の延長を実現!

DEPX-G3BTSは、大容量のPoE対応機器に給電可能な産業用PoEエクステンダーです。
IP67の保護構造により耐候性に優れ、屋外への設置が可能です。
受電ポートは802.3btに対応し、給電ポートは802.3af/atおよび802.3btに対応しており、
外部電源が不要でPoE給電を延長可能です。
PoEポートはIEEE802.3af/at/bt準拠のため、ポート2では最大60W、ポート3では最大30Wの大容量給電を実現します。
最大4台の延長により、500mまでの電力供給が可能です。
動作範囲温度は-40～75℃と広域であるため、過酷な産業環境下でも使用できます。


【製品特長】
　●IEEE802.3af/at/bt規格準拠 : 大容量のPoE対応機器に給電可能
　　(ポート2 : 最大60W)(ポート3 : 最大30W)(2ポート合計最大60W)
　●IEEE802.3af/at/bt自動検出機能 : PoE対応機器接続後、給電開始
　●最大4台の延長による電力供給可能(合計500m)
　●最大9kBまでのジャンボフレーム機能搭載
　●Auto MDI/MDI-X機能により、ストレート・クロスケーブルを自動判別
　●オートネゴシエーション機能対応で通信速度と通信モードを自動的に最適化
　●電源ラインにDC2000Vのサージ保護機能
　●イーサネットポートにDC6000VのESD保護機能搭載
　●IP67の保護構造により耐候性に優れ、屋外への設置が可能

【パッケージ内容】
・ DEPX-G3BTS 　　　　　1台
・ 防水コネクタ 　　　　　3個
・ スパナ(防水コネクタ取り付け用) 　　　　　1個
・ 製品ご利用に関するご案内 　　　　　1枚


■使用について

受電するポートはIEEE 802.3bt(PoE++)に対応しており、最大で90Wの電力供給を受けることができます。
給電するポートは2つあります。それぞれ最大60W、最大30Wの電力供給が可能です。
2ポート同時仕様の場合、両ポート最大30Wの給電が可能になります。


■接続例

DEPX-G3BTSの接続例です。
DEPX-G3BTSは、PoEインジェクター、またはPoEスイッチングハブから電力を受け取り、PoE対応デバイスに電力供給します。
90Wの電力を受電した場合、各デバイスに最大30Wの電力を供給することができます。


■LANケーブルのみで延長可能

最大4台の延長により、500mまでの電力供給が可能です。
外部電源を用意する必要がないので、LANケーブルのみで延長できます。


■保護構造

IP67相当の防塵防水性があり、屋外のカメラシステムや無線ネットワークに安定した電力供給を提供します。


■耐環境性・耐久性

動作温度-40℃～75℃に対応しており温度差の大きい工場等で使用できます。


■PoE非対応機器に電力供給

PoEに対応していない機器の場合は、PoEスプリッターを使用すると、
LANケーブル1本でもデータ通信と電力供給を可能にします。
※IEEE802.3af/at自動検出により、PoE非対応機器のみを接続する場合は電力供給されません


【仕様】
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE 802.3x、
IEEE802.3af、IEEE802.3at、IEEE802.3bt
インタフェース 10Base-T/100Base-TX/1000Base-T
ポート数 RJ-45:3ポート
PoE受電/給電ポート PoE受電:LAN1
PoE給電:LAN2、LAN3
PoE給電方式 IEEE802.3af/at:2ペア Alternative-A (データ線利用1/2、3/6)
IEEE802.3bt:4ペア(1/2、3/6、4/5、7/8)
PoE給電電力(MAX) ポート2:60W(IEEE802.3bt準拠)
ポート3:30W(IEEE802.3af/at準拠)
2ポート合計:60W(@90W入力) ※1
伝送距離(MAX) イーサネット:100m
最大4台接続可能:合計500m ※2
伝送速度(MAX) 1000Mbps
LED PWR/LAN、bt/LAN2、at/LAN3
MTBF 522,126時間
電源 PoE給電(IEEE802.3at/bt)※3
消費電力(MAX) 3W(PoE無)/63W(PoE有)
ESD保護 DC6000V
サージ保護 DC2000V
ケース材質 IP67 アルミニウム
適合規格 CE/FCC(クラスA)　
EN61000-4-2、EN61000-4-3、EN61000-4-4、
EN61000-4-5、EN61000-4-6、EN61000-4-8、
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 壁掛け取り付け
動作温度 -40〜75℃
保存温度 -40〜85℃
動作湿度 5〜95%RH、結露なきこと
保存湿度 5〜95%RH、結露なきこと
本体重量 430g ※4
※1:2ポート同時接続時、ポート2、ポート3の給電電力はそれぞれ最大30Wになります
※2:PoE受電電力(入力電力)、ケーブル長により供給電力が異なるため延長できる最大台数が異なる場合があります
※3:PoE受電電力(入力電力)によって最大給電電力が異なります
※4:防水コネクタを含みます
