• 産業用光メディアコンバータ マルチモード DMC-E1SCM1

商品コード：

•

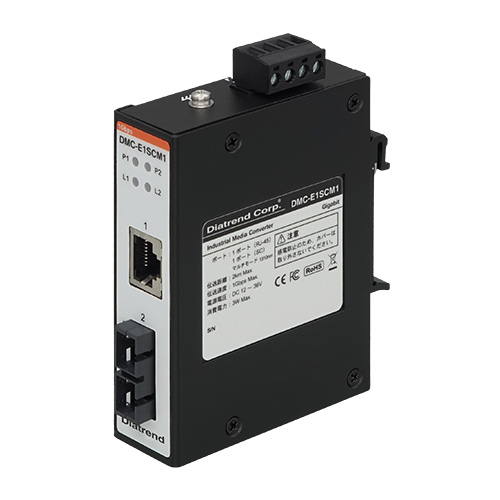

産業用光メディアコンバータ マルチモード DMC-E1SCM1

カテゴリー： ネットワークソリューション > 産業用光メディアコンバータ

商品詳細： https://www.diatrend.com/network/dmc-e1scm1/index.php

販売価格(税込) 35,640円

規格 選択してください 本体のみ 数量

SCコネクタ光ファイバーケーブルで長距離通信を実現 !
DMC-E1SCM1は、SCポートが1ポート搭載されていますので、有線LANを光信号に変換し、ノイズに強く安定した通信を
実現します。また、LANケーブルでは伝送できない100m以上(最長2km)の接続が可能です。
三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。



【特長】
●ギガビットイーサネットポート:1ポート　ギガビット光ファイバーSCポート:1ポート
●最大9.6kBまでのジャンボフレーム機能搭載
●LPT(リンクパススルー)機能に対応
●Auto MDI/MDI-X機能により、ストレート・クロスケーブルを自動判別
●オートネゴシエーション機能対応で通信速度と通信モードを自動的に最適化
●電源:DC12〜36V　(冗長電源)(逆極性保護)
●電源ラインにDC2000Vのサージ保護機能
●イーサネットポートにDC6000VのESD保護機能搭載
●放熱性と高い耐久性を備えたIP40の金属筐体採用
●設置が容易なDINレール取り付けに対応
●CC-Link IEフィールドネットワーク対応
●CC-Link IEフィールドネットワーク推奨 ネットワーク配線部品試験合格

【パッケージ内容】
・ DMC-E1SCM1	1台
・ DINレール取り付けマウント(本体に付属)	1個
・ 製品ご利用に関するご案内	1枚

■ CC-Link IEフィールドネットワーク対応

CC-Link IEフィールドネットワーク対応、CC-Link IEフィールドネットワーク推奨ネットワーク配線部品試験合格製品です。

■ LPT(リンクパススルー機能)に対応

ケーブル断線等で光メディアコンバータの片側のリンクが切断された場合、反対側のリンクを自動的に切断する機能です。
この機能でリンク切断の認識が可能になります。



■ 制御盤の省スペース化

三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。

■ 耐環境性・耐久性

動作温度-10〜70℃に対応しており温度差の大きい工場等で使用できます。

■ 電源

冗長電源入力なので2系統からの電源入力が可能です。
※1系統での使用可能　2系統入力することにより電源の冗長化可能

■ DINレール取り付け可能

取り付けが容易なDINレール取り付けに対応しています。
(DINレール取り付けマウントは製品出荷時に取り付けられています)

■ 解決!メディアコンバータ

1. 光信号はノイズに強い!
　有線LANの信号を光信号に変換し、安定した通信を実現します。

2. 100m以上の通信が可能!
LANケーブルのみでは100mまでしか接続できません。
　延長するには複数のスイッチとスイッチごとに電源の確保も必要です。

　長距離通信が可能!電源も光メディアコンバータ2台分のみ。

3. 光ファイバケーブル1本で配線可能!
　SCポートを内蔵しています。別途SFPモジュールの用意は不要。コスト削減に貢献!

【仕様】

ネットワーク		IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z IEEE802.3x
インタフェース		10BASE-T/100BASE-TX/1000BASE-T/1000BASE-X
RJ-45ポート数		1ポート
光ファイバポート数 (SCコネクタ)		1ポート(2芯)
伝送距離(MAX) (イーサネット)		100m
伝送距離(MAX) (光ファイバ)		2km
伝送速度(MAX)		1000Mbps
光波長		1310nm
送信パワー		-9〜-3dBm
受信感度		-3〜-21dBm
許容損失		12dBm
ファイバタイプ		マルチモードモード MMF
LED		P1　P2　L1　L2
MTBF		560,000時間
電源		DC12〜36V (冗長電源)※1 (逆極性保護)
消費電力(MAX)		3W
ESD保護		DC6000V
サージ保護		DC2000V
ケース材質		IP40　スチール
適合規格		CE/FCC(クラスA) EN55022 EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法		DINレール取り付け
動作温度		-10〜70℃
保存温度		-40〜85℃
動作湿度		5〜95%RH、結露なきこと
保存湿度		5〜95%RH、結露なきこと
本体重量		250g ※2

注 : 他社の機器と組み合わせてご使用される場合は、弊社のデモ機にて性能をご確認ください。
注 : 光ファイバを接続する際は、コネクタ端面を清掃してから接続してください
※1 : 1系統での使用可能　2系統入力することにより電源の冗長化可能
※2 : DINレール取り付けマウントを含みます
