  • HOME >
  • 産業用イーサネットスイッチングハブ8ポート DEH-TX8QC

商品コード：

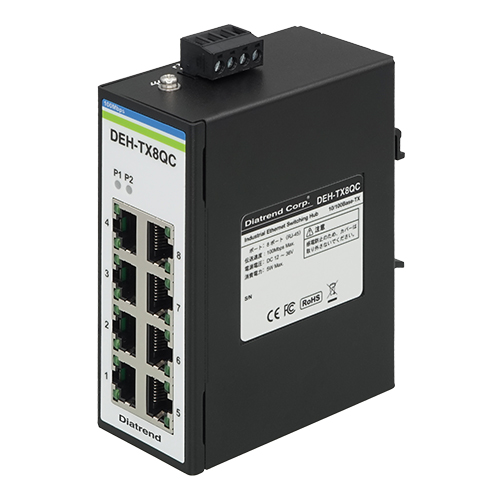

産業用イーサネットスイッチングハブ8ポート DEH-TX8QC
  • 即日発送
産業用イーサネットスイッチングハブ8ポート DEH-TX8QC
カテゴリー： ネットワークソリューション > 産業用イーサネットスイッチングハブ
商品詳細： https://www.diatrend.com/network/deh-tx8qc/index.php
販売価格(税込)
20,350円
規格
数量
カゴに入れる

オープンネットワークの優先制御にも対応!QoS機能搭載の産業用スイッチングハブ　
DEH-TX8QCは、耐環境性、耐久性に優れた10BASE-T/100BASE-TXタイプのスイッチングハブです。
QoS機能を搭載しているため、ネットワークが高負荷な状態でも上位側で設定された優先度に従い優先制御を行います。
また、EtherNet/IP(Port2222)、CC-Link IE Field Basic(Port61450、61451)、PROFINETのQoSにも対応しています。
QoS機能に関する設定は一切不要です。
電源はDC12V～36Vの冗長入力となり、システムの信頼性を高めます。
動作温度範囲は-25℃～70℃と広域であるため、過酷な産業環境でも使用できます。
三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。

■ QoS機能搭載

ネットワークが高負荷な状態でも優先度に従い優先制御を行います。

▶優先制御
※EtherNet/IP(Port2222)、CC-Link IE Field Basic(Port61450、61451)、PROFINET等

【製品特長】
●イーサネットポート:8ポート
●QoS(IEEE802.1p、Diffserv(DSCP)、EtherNet/IP(Port2222)、
　CC-Link IE Field Basic(Port61450、61451)、PROFINET)機能搭載
●Auto MDI/MDI-X機能により、ストレート・クロスケーブルを自動判別
●オートネゴシエーション機能対応で通信速度と通信モードを自動的に最適化
●電源:DC12〜36V　(冗長電源)(逆極性保護)
●電源ラインにDC2000Vのサージ保護機能
●イーサネットポートにDC6000VのESD保護機能搭載
●放熱性と高い耐久性を備えたIP40の金属筐体採用
●設置が容易なDINレール取り付けに対応

【パッケージ内容】
・ DEH-TX8QC 　　　　　1台
・ DINレール取り付けマウント (本体に付属) 　　　　　1個
・ 製品ご利用に関するご案内 　　　　　1枚


■ 耐環境性・耐久性

動作温度-25〜70℃に対応しており温度差の大きい工場等で使用できます。


■ 電源

冗長電源入力なので2系統からの電源入力が可能です。
※1系統での使用可能　2系統入力することにより電源の冗長化可能


■ DINレール取り付け可能

取り付けが容易なDINレール取り付けに対応しています。
(DINレール取り付けマウントは製品出荷時に取り付けられています)


【仕様】
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3x
インタフェース 10BASE-T/100BASE-TX
RJ-45ポート数 8ポート
伝送距離(MAX) 100m
伝送速度(MAX) 100Mbps
QoS IEEE802.1p、Diffserv(DSCP)、EtherNet/IP(Port2222)、
CC-Link IE Field Basic(Port61450、61451)、PROFINET
LED P1 P2
MTBF 520,000時間
電源 DC12〜36V (冗長電源)※1(逆極性保護)
消費電力(MAX) 5W
ESD保護 DC6000V
サージ保護 DC2000V
ケース材質 IP40 スチール
適合規格 CE/FCC(クラスA)、EN55022
EN61000-4-2、EN61000-4-3、EN61000-4-4
EN61000-4-5、EN61000-4-6、EN61000-4-8
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 DINレール取り付け
動作温度 -25〜70℃
保存温度 -40〜85℃
動作湿度 5〜95%RH、結露なきこと
保存湿度 5〜95%RH、結露なきこと
本体重量 400g ※2
※1:1系統での使用可能　2系統入力することにより電源の冗長化可能
※2:DINレール取り付けマウントを含みます
