• 三菱インバータ用 RS-485分配器3ポート DMDH-3PN

商品コード：

•

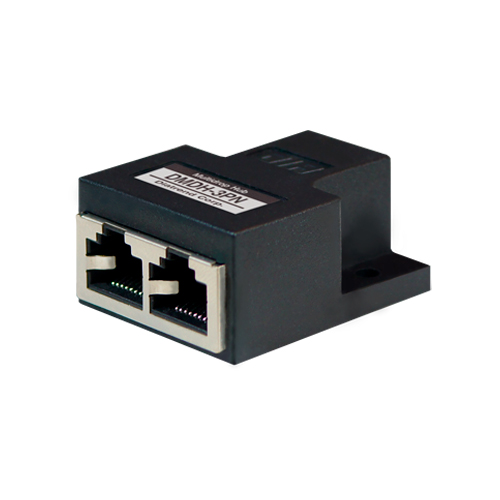

三菱インバータ用 RS-485分配器3ポート DMDH-3PN

カテゴリー： インタフェースケーブル > RS-485分配器

商品詳細： https://www.diatrend.com/IFcable/dmdh-3pn.php

販売価格(税込) 2,530円

規格 数量

複数のインバータを一括管理できる ! コンパクトなRS-485分配器
DMDH-3PNを使用し、シーケンサやGOTとインバータをマルチドロップ接続することで、 インバータの始動指令や
周波数指令を一括で行うことができます。また、運転モニタや機械診断、アラーム表示等の一括確認が可能になります。
インバータ専用通信のため、2番8番は未接続になります。

【接続方法及び使用例】

■ RS-485通信用機能拡張ボード(FX3G-485-BD-RJ)をご使用の場合

汎用LANケーブルで接続できます。
※シーケンサ⇔分配器間はシールド付きのケーブルを使用し、
　シールドはコネクタの金属フレームに接続している物を使用してください。

■RS-485通信用機能拡張ボードをご使用ではない場合

下記の構成とケーブルで接続できます。

【パッケージ内容】
・ DMDH-3PN	1台

【仕様】

ポート数	3ポート
コネクタ	RJ-45
ケース材質	IP40 スチール
動作温度	-10〜70℃
保存温度	-10〜70℃
動作湿度	5〜95%RH、結露なきこと
保存湿度	5〜95%RH、結露なきこと
本体重量	38g
